راهنمای نصب و راه‌اندازی درایو

ارسال توسط rasa_control

12/03/1404

در 04/25/1404

برای نصب و راه‌اندازی اینورترهای اینوت مطالب را بصورت کامل و دقیق مطالعه فرمایید.

هشدار!

رعایت تمام نکات ایمنی و کاربردی ضروری می‌باشد.

قدم اول: 10 نکته ضروری که باید بدانید!

جهت استپ/استارت موتور هرگز از قطع/وصل برق ورودی یا خروجی اینورتر استفاده نکنید.
اگر دمای محیط بیش از 40 درجه سانتی گراد یا ارتفاع محل نصب از سطح دریا بیش از 1000m است، توان اینورتر باید حداقل یک رنج بالاتر از بار آن باشد.
اینورتر را بصورت عمودی نصب کنید و مطمئن شوید که تهویه گرما بخوبی صورت می‌گیرد.
رطوبت، گرد و خاک و ذرات شیمیایی/خورنده به دستگاه آسیب می‌زند. تمهیدات لازم را بیندیشید.
فیوز تندسوز (fast) با مشخصه aR، بهترین حفاظت برای ورودی اینورتر است.
اگر نوسانات ولتاژ ورودی اینورتر بیش از 3% باشد، استفاده از چوک ورودی ضروری است.
چنانچه طول کابل موتور بیش از 50m است، نصب چوک در خروجی اینورتر توصیه می‌گردد.
استفاده از سیستم ارت استاندارد برای دستگاه توصیه می‌گردد.
دقت شود اینورت ورودی سه فاز، به هیچ وجه نیازی به سیم نول ندارد.
چنانچه بیش از یکسال است که دستگاه به برق متصل نشده است، خازن‌ها باید احیاء گردند.

قدم دوم: نصب دستگاه

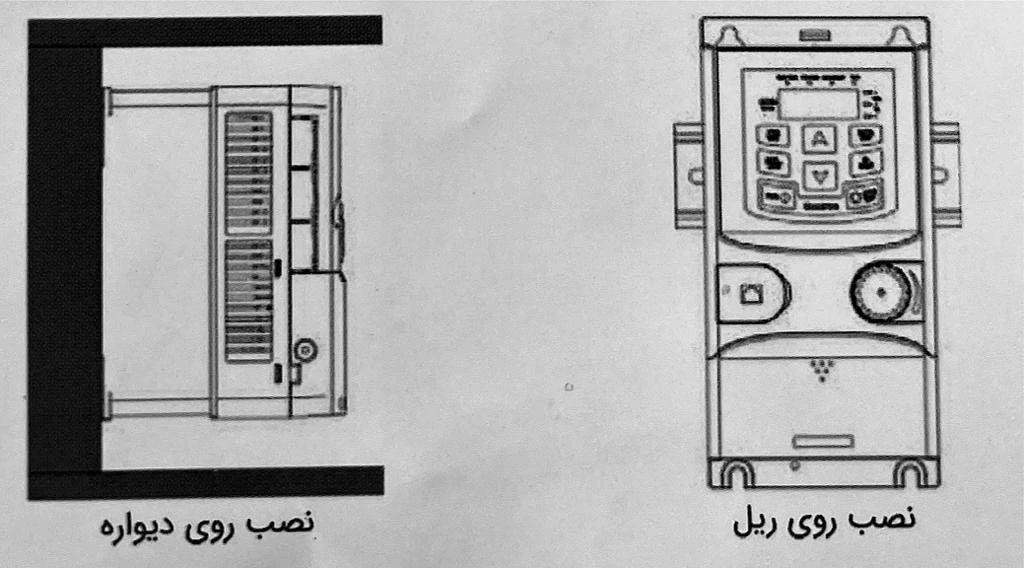

این دستگاه را می‌توانید روی ریل ( فقط زیر 4KW ) یا روی دیواره ( همه رنج‌ها ) نصب کنید. در هر حال حداقل 10cm فضای آزاد در اطراف دستگاه لازم است:

قدم سوم: اتصال کابل‌های قدرت

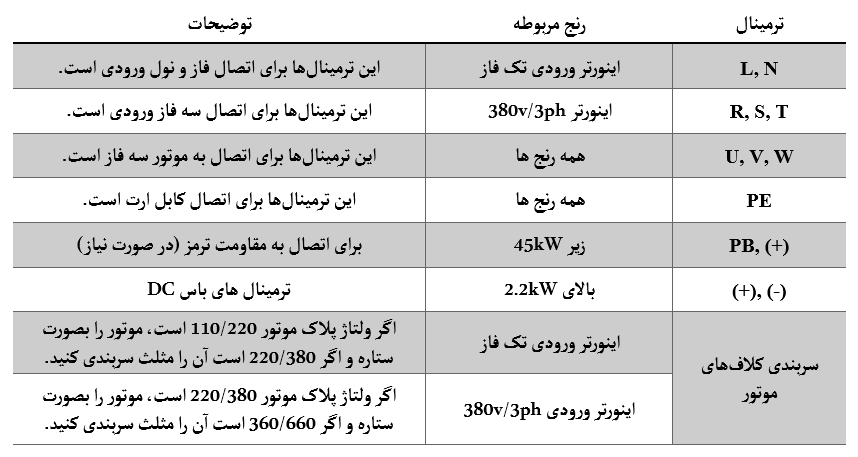

کابل برق ورودی، موتور و … را با توجه به توضیحات جدول زیر وصل نمایید. لطفا خیلی دقت کنید!

قدم چهارم: اتصالات مدار کنترل

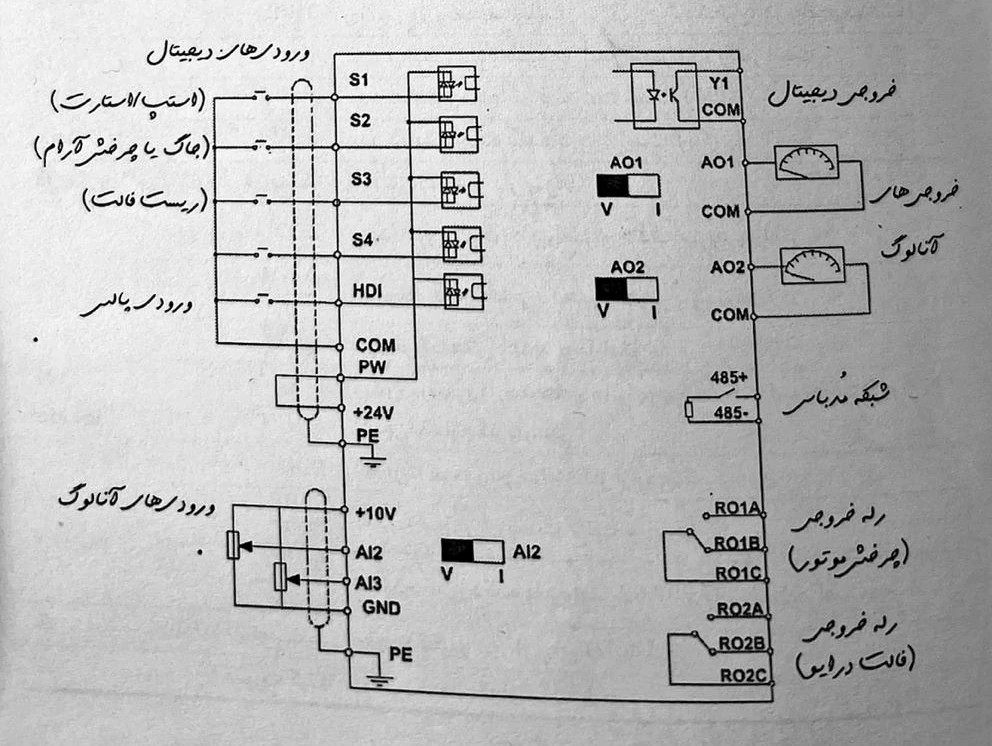

برای اتصال مدار کنترل از دیاگرام زیر کمک بگیرید ( تنظیمات پیش‌فرض با پرانتز مشخص شده‌اند).

قدم پنجم: کار با نمایشگر(کیبورد)

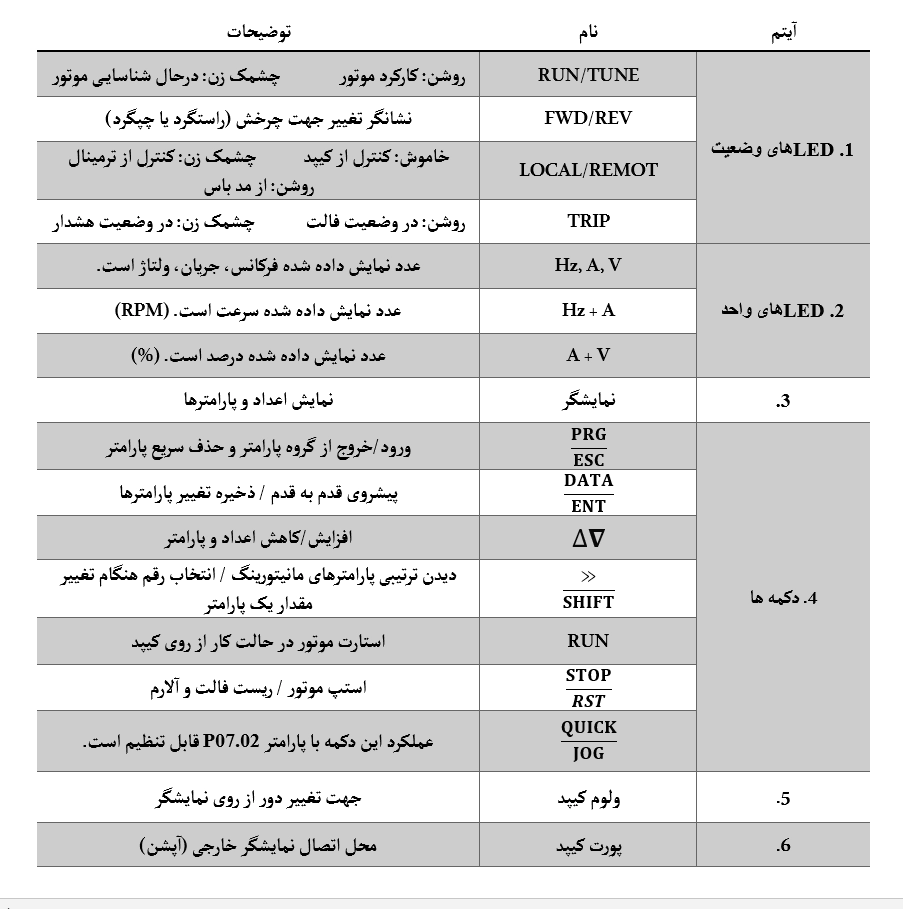

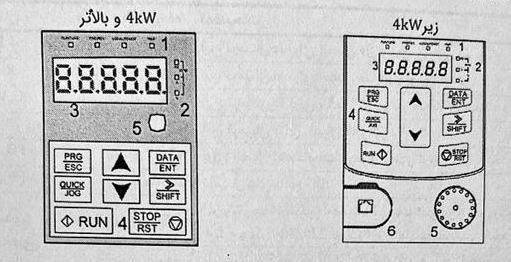

اکنون برق ورودی دستگاه را وصل کنید. نمایشگر دستگاه و توضیحات اجزای آن به شرح زیر است:

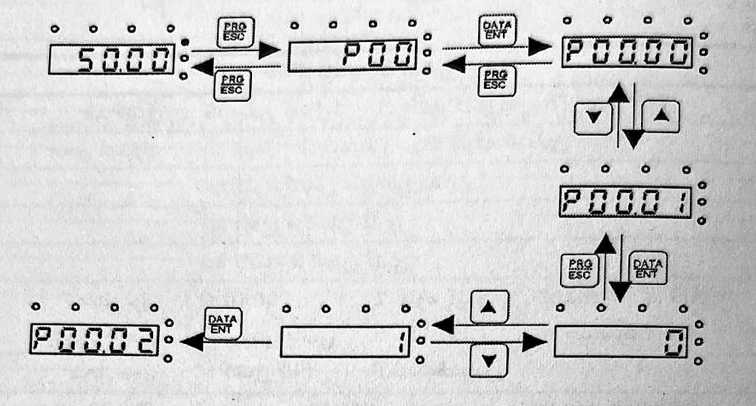

برای یادگیری بیشتر کافی است در شکل زیر روند تغییر پارامتر P00.01 از 0 به 1 را مشاهده نمایید:

قدم ششم: تنظیم پارامترهای مهم

لطفا مراحل 10 گانه زیر را به ترتیب انجام دهید:

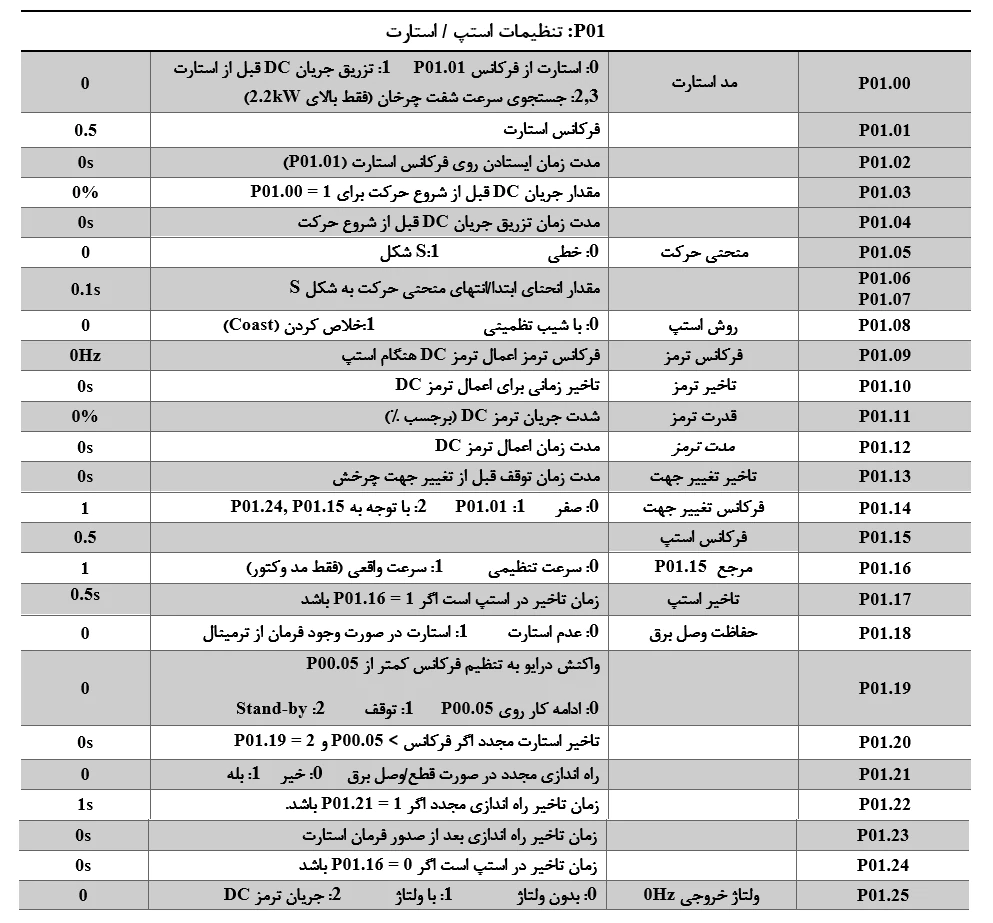

همه پارامترها را به تنظیمات کارخانه بازگردانید. با تنظیم P00.18=1

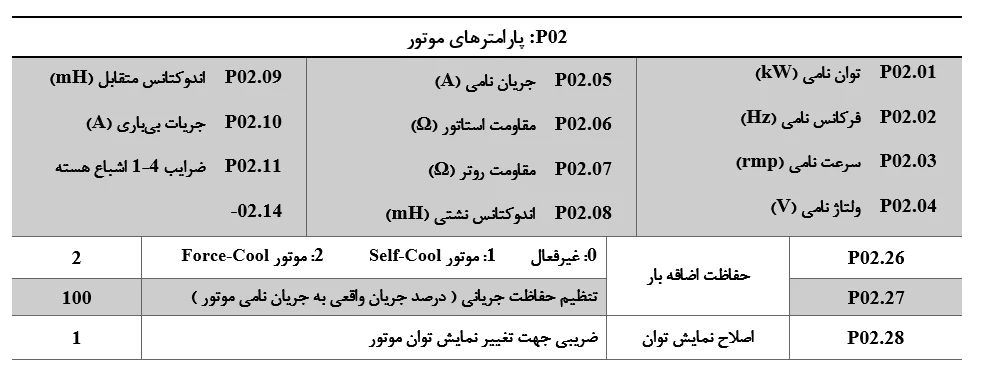

مقادیر پلاک موتور را در پارامترهای P02.01 تا P02.05 وارد کنید. P02.27 پارامتر حفاظت است.
دکمه QUICK/JOG را بفشارید تا موتور به آرامی بچرخد. اگر جهت چرخش اشتباه است، دو فاز را در خروجی جابجا کنید.
فرکانس موردنیاز را در P00.10 وارد نمائید. برای استفاده از ولوم دستگاه، P00.06=1 یا برای استفاده از ولوم خارجی P00.09=1 قرار دهید. همچنین توضیحات P00.06 را مطالعه کنید.
اکنون موتور را با دکمه‌های RUN,STOP روی کیپد، روشن/خاموش کنید. همچنین می‌توانید P00.01=1 قرار داده و با قطع/وصل ترمینال S1 به COM استپ/استارت کنید.
می‌توانید شتاب افزایش و کاهش سرعت (ACC/DEC) را در P00.12, P00.11 تنظیم کنید.
چنانچه نیاز به عملکرد دقیق‌تر و قدرتمندتری است، P00.00=1 قرار دهید. جهت سرعت‌های کم یا راه‌اندازی، P00.00=0 را هم امتحان کنید (Vector Control).
جهت افزایش دقت و قدرت، Autotune مفید است. بدین منظور شفت موتور را از بار جدا کنید تا آزاد بچرخد. سپس P00.15=1 قرار دهید (اگر شفت را نمی‌شود آزاد کرد، P00.15=2 قرار دهید). نهایتا دکمه RUN را زده و منتظر بمانید تا LED چشمک زن RUN/TUNE خاموش شود.

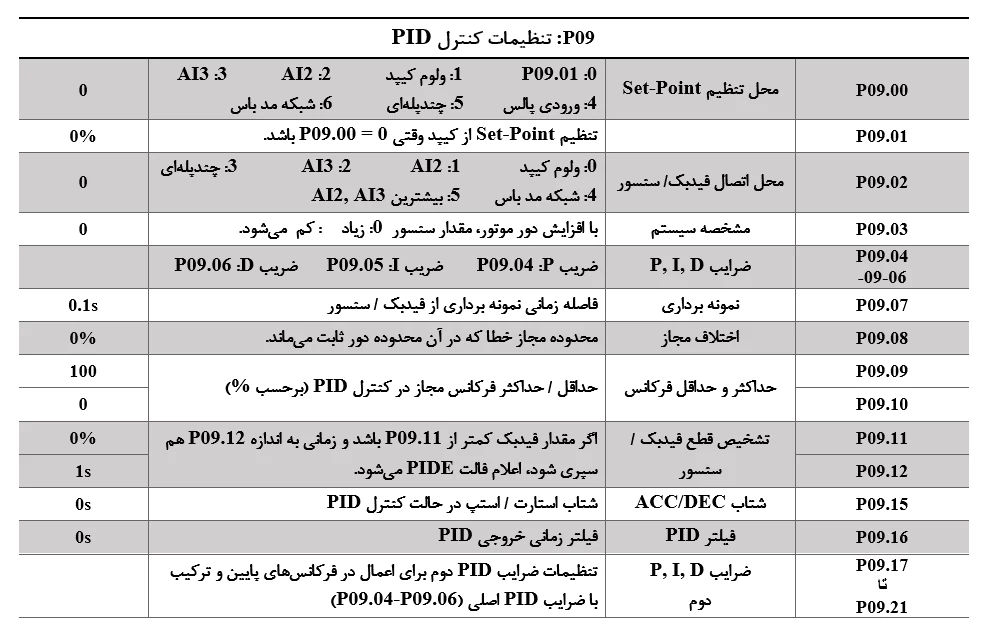

اگر کنترل PID مورد نیاز است، ابتدا P09.02=1, P00.06=7 قرار داده و Set-Point را در پارامتر P09.01 وارد نمائید. اگر سنسور 4i-20mA است، آنرا به ترمینال‌های A12, (+)10v متصل کرده و دیپ سوئیچ A12 را روی I قرار دهید.

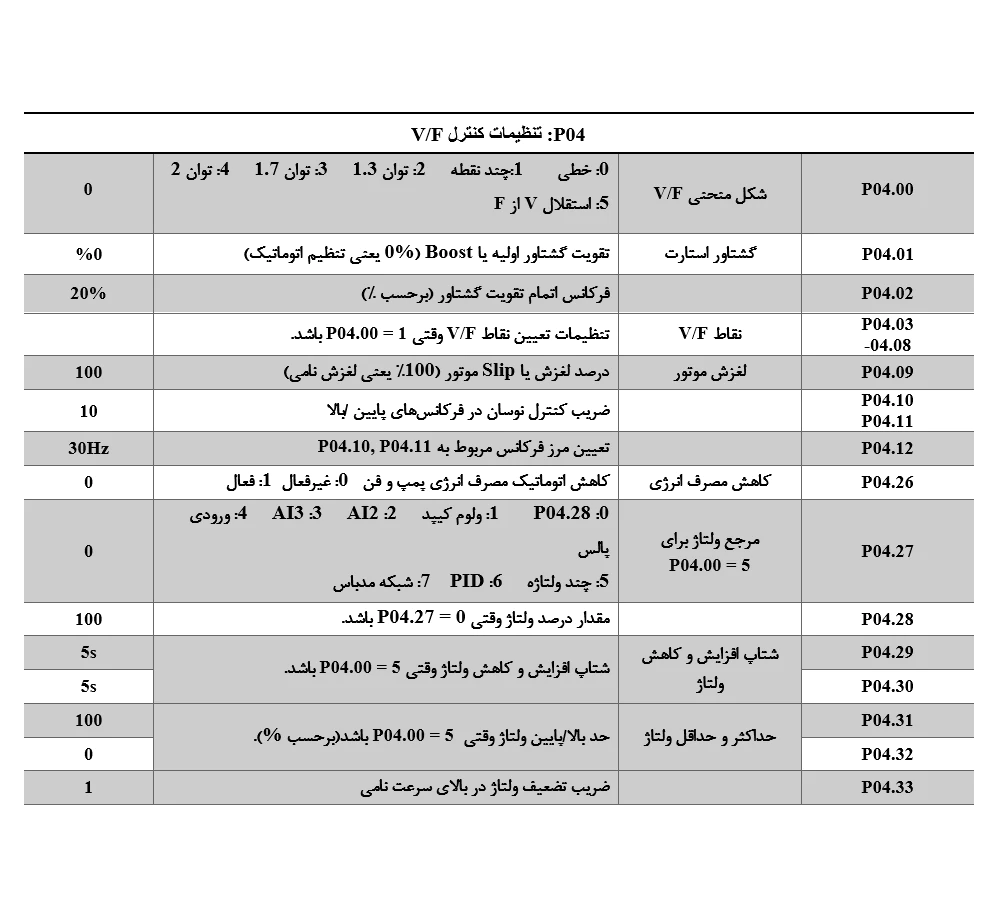

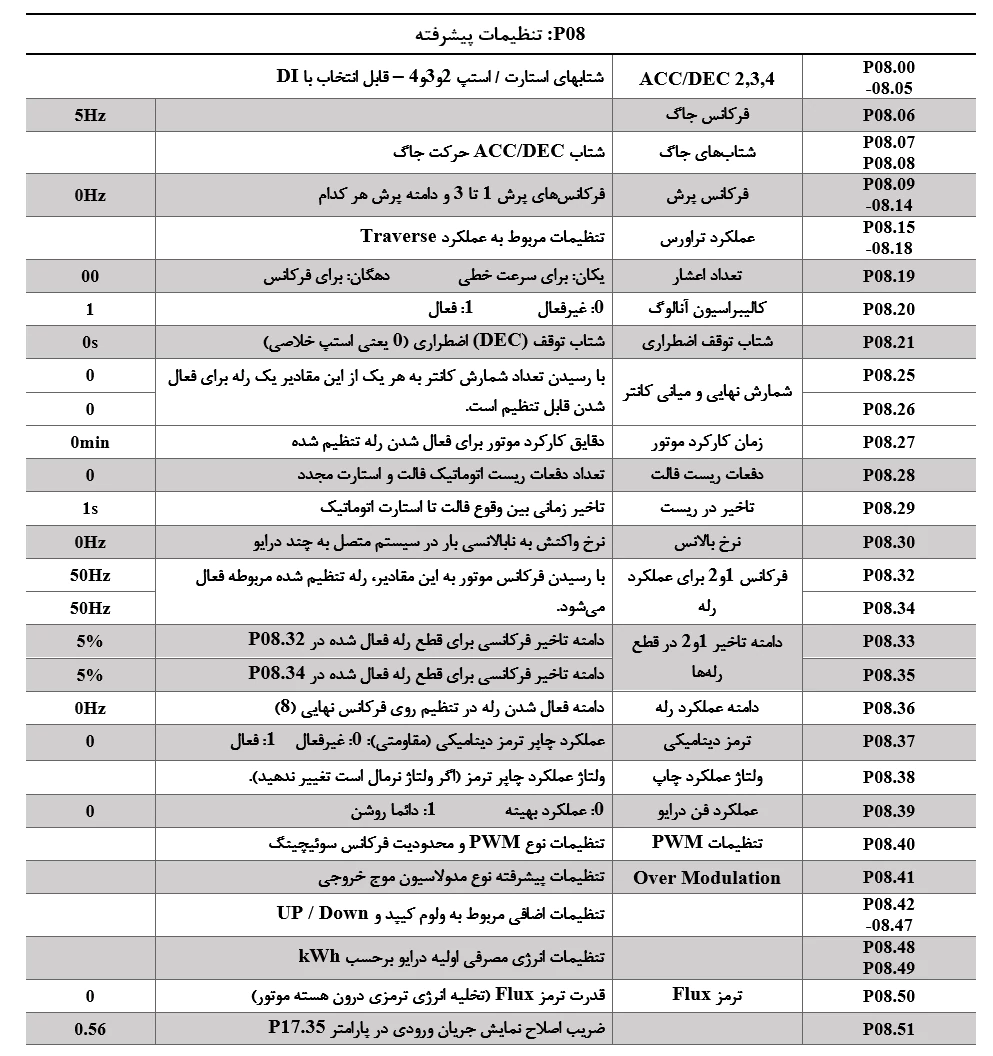

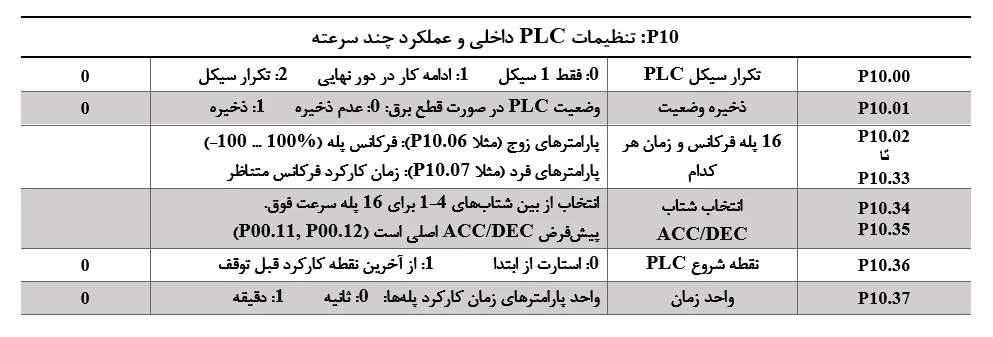

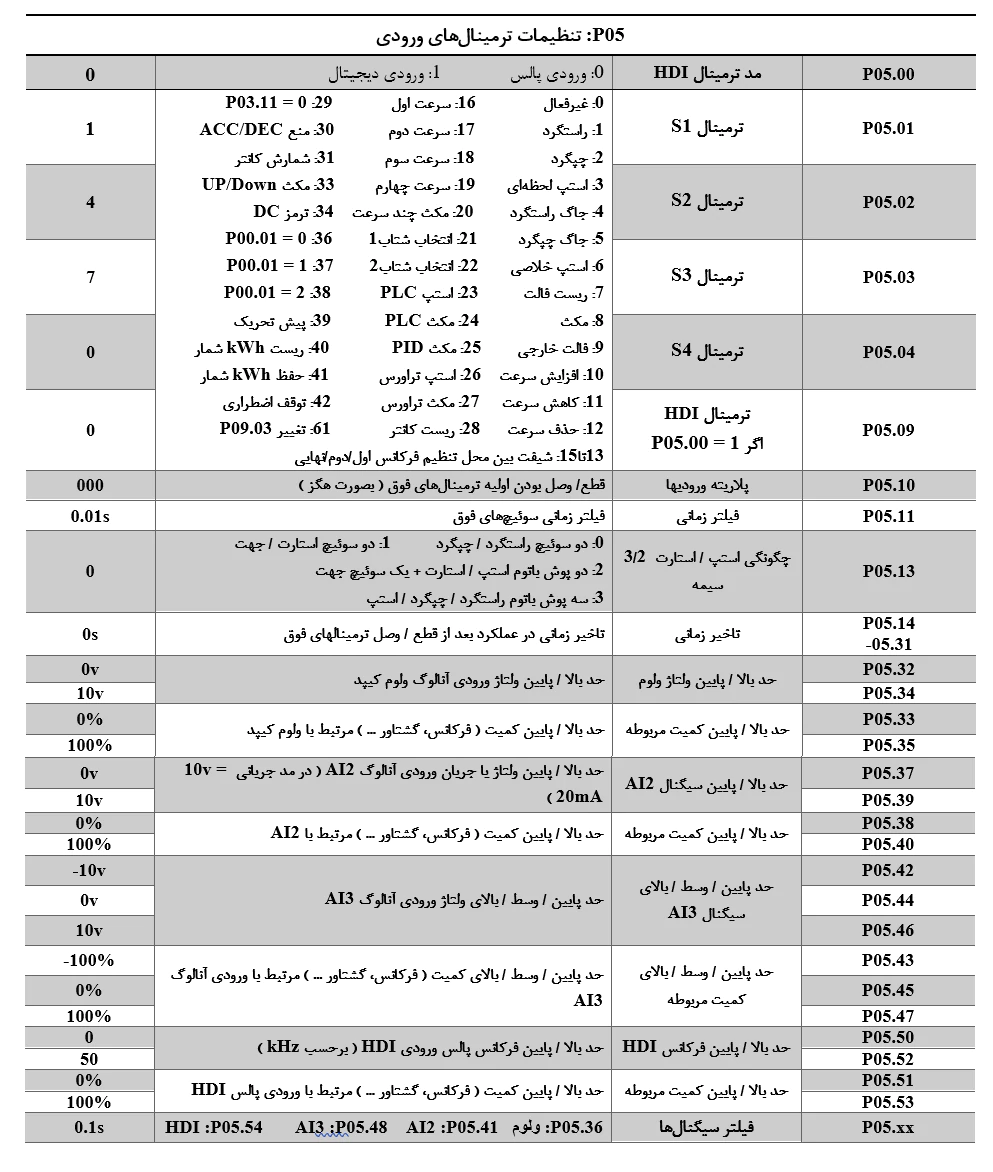

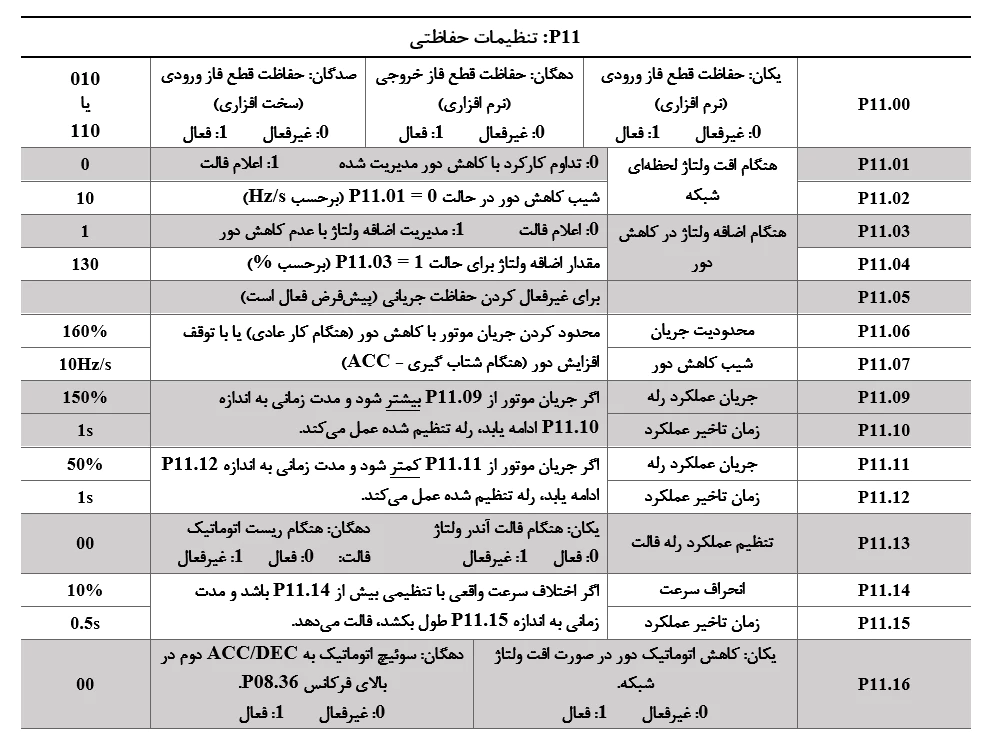

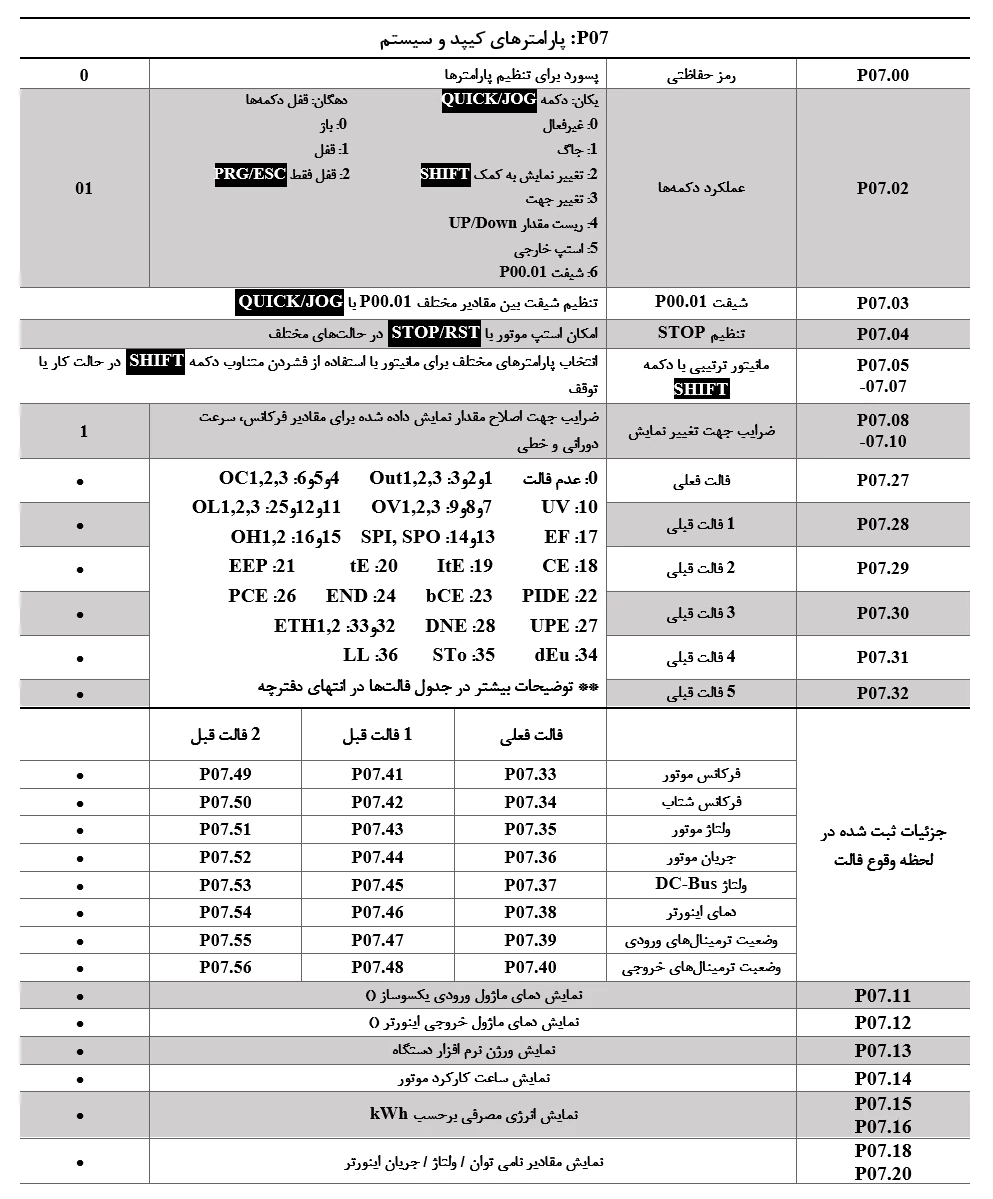

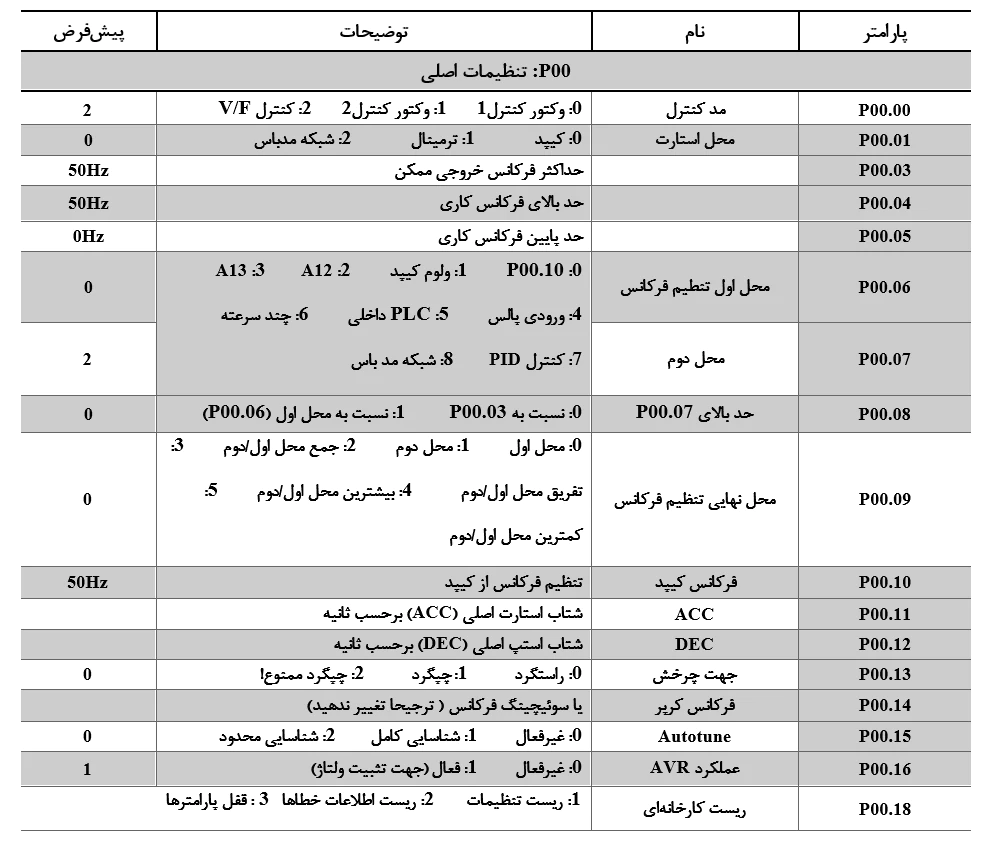

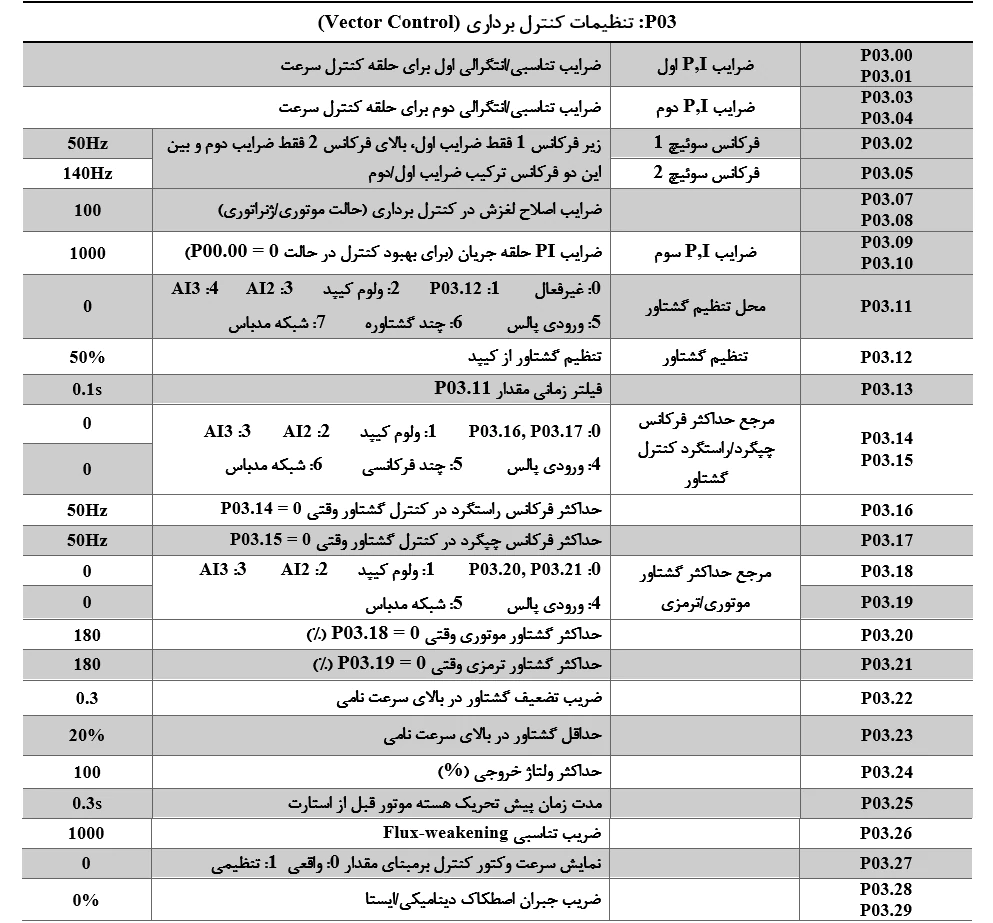

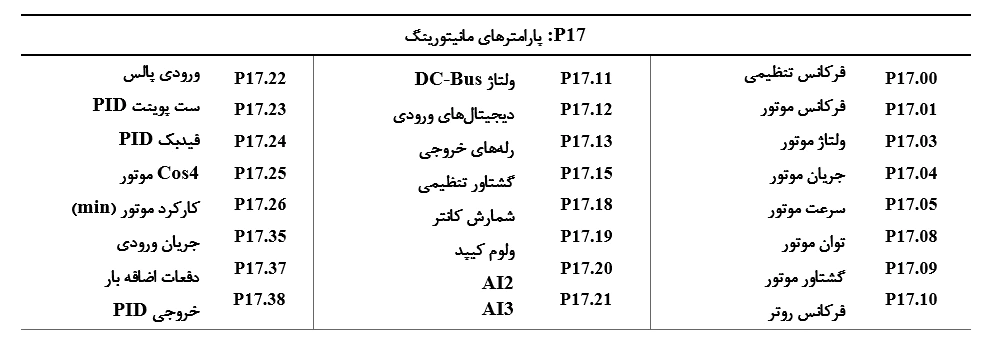

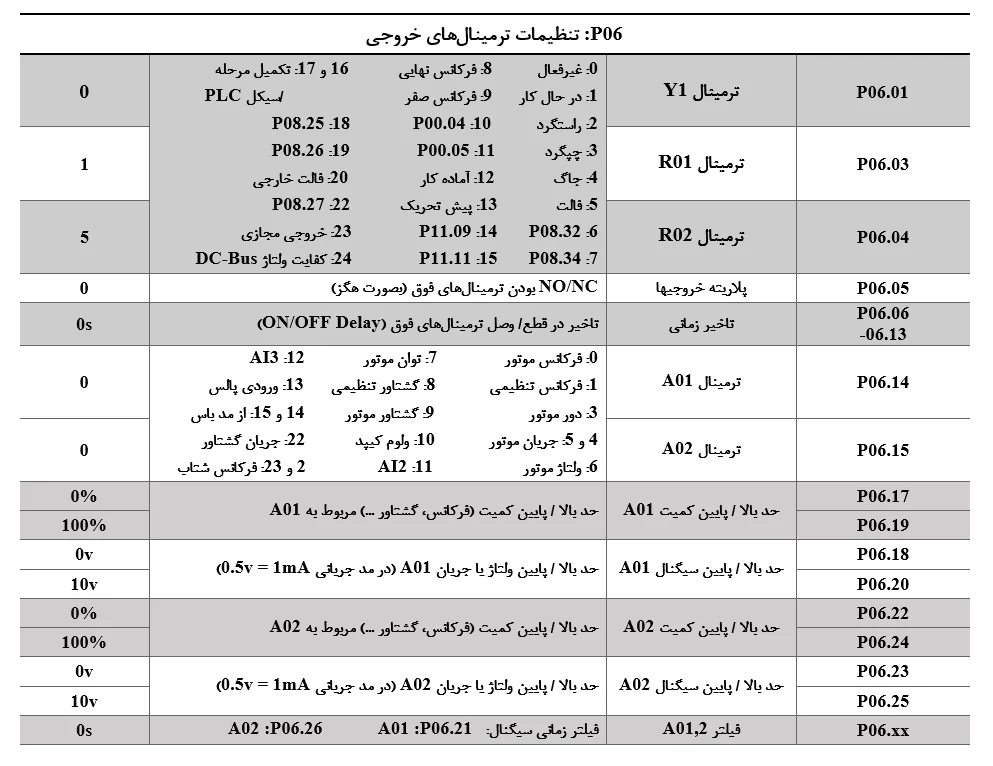

در صورت نیاز به تنظیمات دیگر، از جدول لیست پارامترها در زیر استفاده نمائید.

خطاها و عیب یابی

در صورتیکه خطا (فالت) رخ داده، ابتدا منشاء آنرا رفع نمایید (از پارامترهای P07.56 - P07.27 کمک بگیرید) سپس با دکمه STOP/RST خطا را پاک کنید تا دستگاه آماده استارت مجدد شود.

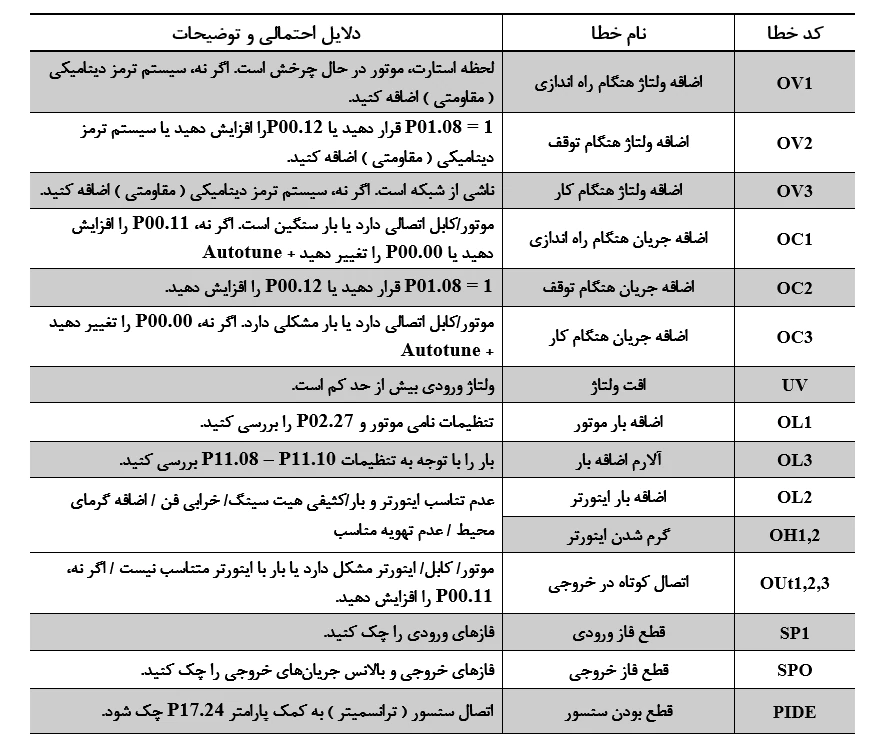

در جدول زیر توضیحات برخی از فالت‌های رایج را ملاحظه فرمایید:
