سربندی الکتروموتور سه فاز
سربندی الکتروموتور سه فاز؛ آموزش اتصال ستاره و مثلث
سربندی الکتروموتور سه فاز به نحوه اتصال سیم‌پیچ‌های موتور به ترمینال‌های جعبه تقسیم و منبع تغذیه گفته می‌شود. در موتورهای سه‌فاز القایی، دو روش متداول سربندی عبارت‌اند از اتصال ستاره (Y) و اتصال مثلث (Δ). انتخاب روش صحیح به ولتاژ شبکه، اطلاعات پلاک موتور، مشخصات سیم‌پیچ و روش راه‌اندازی بستگی دارد.
اگر سربندی موتور به‌درستی انجام نشود، ممکن است موتور با گشتاور ناکافی کار کند، جریان غیرعادی بکشد یا سیم‌پیچ‌های آن آسیب ببینند. به همین دلیل، پیش از اتصال برق باید پلاک موتور و نقشه ترمینال آن بررسی شود. در موتورهایی که با اینورتر راه‌اندازی می‌شوند نیز سربندی باید مطابق ولتاژ خروجی درایو و دستورالعمل سازنده موتور انجام شود.
پاسخ سریع: موتور سه‌فاز را ستاره ببندیم یا مثلث؟
روش سربندی را باید از روی پلاک موتور و ولتاژ واقعی شبکه انتخاب کرد. برای مثال، موتور با پلاک 400/690V Δ/Y معمولاً در شبکه 400 ولت به‌صورت مثلث کار می‌کند؛ اما موتور 230/400V Δ/Y معمولاً در شبکه 400 ولت باید ستاره بسته شود. این قاعده برای موتورهای متعارف با همین مشخصات است و نقشه سازنده و شرایط کاربرد باید بررسی شوند.
سربندی الکتروموتور سه فاز چیست؟
سیم‌پیچ استاتور یک موتور سه‌فاز معمولاً از سه گروه سیم‌پیچ تشکیل می‌شود که با اختلاف فاز الکتریکی مناسب، میدان مغناطیسی دوار ایجاد می‌کنند. در بسیاری از موتورهای سه‌فاز، سر و ته هر سیم‌پیچ به ترمینال‌های جعبه تقسیم منتقل شده‌اند تا امکان انتخاب اتصال ستاره یا مثلث فراهم شود.
در موتورهای شش‌ترمیناله، ترمینال‌ها معمولاً با علامت‌های U1، V1، W1 و U2، V2، W2 مشخص می‌شوند. با قرار دادن پل‌های فلزی بین ترمینال‌های مناسب، می‌توان اتصال سیم‌پیچ‌ها را تغییر داد. البته آرایش فیزیکی ترمینال‌ها ممکن است در موتورهای مختلف متفاوت باشد؛ بنابراین نباید فقط به محل قرارگیری ترمینال‌ها تکیه کرد.
معرفی ترمینال‌های الکتروموتور سه فاز
در یک موتور سه‌فاز متعارف با شش سر سیم‌پیچ، نام‌گذاری استاندارد ترمینال‌ها به شکل زیر است:
- U1 و U2: ابتدا و انتهای سیم‌پیچ فاز U
- V1 و V2: ابتدا و انتهای سیم‌پیچ فاز V
- W1 و W2: ابتدا و انتهای سیم‌پیچ فاز W
- PE: ترمینال اتصال حفاظتی بدنه به زمین
در موتورهای شش‌ترمیناله متعارف، این شش ترمینال امکان اجرای اتصال ستاره یا مثلث را فراهم می‌کنند. ترمینال PE بخشی از سربندی سیم‌پیچ‌ها نیست و باید مطابق الزامات حفاظتی به سیستم ارت متصل شود.
نکته مهم:
آرایش ترمینال‌ها در تصویر روی درپوش جعبه تقسیم یا نقشه سازنده را ملاک قرار دهید. اگر علامت ترمینال‌ها خوانا نیست، سرسیم‌ها ناشناس‌اند یا موتور تعمیر شده است، پیش از برق‌دار کردن باید شناسایی سیم‌پیچ‌ها و قطبیت آن‌ها توسط فرد متخصص انجام شود.

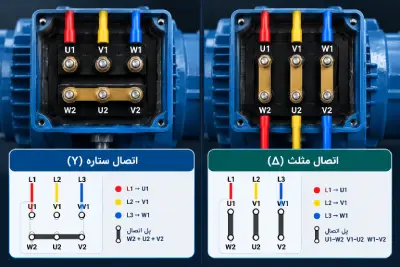

سربندی ستاره الکتروموتور سه فاز (Y)
در اتصال ستاره، یک سر از هر سه سیم‌پیچ به یک نقطه مشترک متصل می‌شود. سه فاز شبکه به سه سر دیگر سیم‌پیچ‌ها وصل می‌شوند. در موتورهای دارای ترمینال‌های U1، V1، W1 و U2، V2، W2، اتصال ستاره معمولاً با مشترک کردن U2، V2 و W2 اجرا می‌شود؛ به شرط آنکه نقشه موتور همین آرایش را تأیید کند.
روش کلی اتصال ستاره
- برق ورودی را قطع و از بی‌برق بودن مدار اطمینان حاصل کنید.
- علامت ترمینال‌ها و نقشه درج‌شده روی موتور را بررسی کنید.
- سه سر سیم‌پیچ مشخص‌شده برای اتصال مشترک را مطابق نقشه به هم متصل کنید.
- سه فاز L1، L2 و L3 را به سه ترمینال باقی‌مانده وصل کنید.
- اتصال حفاظتی PE را به ترمینال ارت بدنه متصل کنید.
- پیش از راه‌اندازی، محکم بودن اتصالات و تنظیمات حفاظتی را بررسی کنید.
ویژگی‌های اتصال ستاره
در اتصال ستاره، ولتاژ هر سیم‌پیچ برابر ولتاژ خط تقسیم بر ریشه دوم سه است. بنابراین اگر ولتاژ خط 400 ولت باشد، ولتاژ هر سیم‌پیچ تقریباً 230 ولت خواهد بود.
اتصال ستاره در موتورهایی که برای این روش و ولتاژ شبکه طراحی شده‌اند، کاربرد دارد. همچنین در روش راه‌اندازی ستاره ـ مثلث، موتور در مرحله شروع به‌صورت ستاره متصل می‌شود تا جریان راه‌اندازی نسبت به راه‌اندازی مستقیم مثلث کاهش یابد. در این روش، موتور باید برای کار دائم با اتصال مثلث در ولتاژ شبکه طراحی شده باشد و تجهیزات و مدار فرمان نیز به‌درستی انتخاب شوند.
سربندی مثلث الکتروموتور سه فاز (Δ)
در اتصال مثلث، انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ بعدی متصل می‌شود و سه نقطه اتصال برای وصل شدن به سه فاز شبکه شکل می‌گیرد. در آرایش متعارف شش‌ترمیناله، پل‌ها معمولاً بین U1 و W2، بین V1 و U2 و بین W1 و V2 قرار می‌گیرند. این آرایش باید با نقشه درج‌شده روی موتور تطبیق داده شود.
روش کلی اتصال مثلث
- برق را قطع کنید و بی‌برق بودن مدار را با ابزار مناسب تأیید کنید.
- نقشه سربندی و مشخصات پلاک موتور را بررسی کنید.
- سه جفت ترمینال مورد تأیید نقشه را با پل‌های مناسب به یکدیگر متصل کنید.
- سه فاز L1، L2 و L3 را مطابق نقشه به سه نقطه اتصال تعیین‌شده وصل کنید.
- اتصال ارت حفاظتی و تجهیزات محافظتی را کنترل کنید.
- پیش از راه‌اندازی، اتصالات را بازبینی و جریان و عملکرد موتور را کنترل کنید.
ویژگی‌های اتصال مثلث
در اتصال مثلث، ولتاژ هر سیم‌پیچ برابر ولتاژ خط است. به همین دلیل، این روش فقط زمانی مجاز است که ولتاژ خط با ولتاژ نامی سیم‌پیچ در حالت مثلث مطابقت داشته باشد.
برای نمونه، موتور با پلاک 400/690V Δ/Y در شبکه 400 ولت معمولاً به‌صورت مثلث کار می‌کند. اگر همین موتور به اشتباه به‌صورت ستاره در شبکه 400 ولت کار کند، ولتاژ سیم‌پیچ کمتر از مقدار نامی آن خواهد بود و موتور ممکن است نتواند گشتاور موردنیاز بار را تأمین کند.
تفاوت سربندی ستاره و مثلث
| ویژگی | ستاره (Y) | مثلث (Δ) |
|---|---|---|
| ولتاژ سیم‌پیچ | ولتاژ خط تقسیم بر √3 | برابر ولتاژ خط |
| نحوه اتصال | سه سر سیم‌پیچ مشترک می‌شوند | انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ بعدی وصل می‌شود |
| گشتاور در ولتاژ خط یکسان | در شرایط قابل مقایسه، کمتر از حالت مثلث | در صورت تطابق ولتاژ با پلاک، امکان تولید گشتاور نامی |
| کاربرد متداول | موتورهای دارای ولتاژ نامی ستاره متناسب با شبکه و مرحله شروع ستاره ـ مثلث | موتورهای دارای ولتاژ نامی مثلث متناسب با شبکه |
توجه کنید که ستاره یا مثلث بودن به‌تنهایی مشخص نمی‌کند کدام اتصال برای موتور بهتر است. معیار اصلی، ولتاژ مجاز سیم‌پیچ و شرایط کاری درج‌شده در پلاک و مستندات سازنده است.
چگونه از روی پلاک موتور، سربندی صحیح را انتخاب کنیم؟
مهم‌ترین مرجع انتخاب سربندی، پلاک الکتروموتور است. روی پلاک معمولاً ولتاژ، جریان نامی، توان، فرکانس، سرعت و نماد اتصال ستاره یا مثلث درج می‌شود.
مثال اول: موتور 230/400V Δ/Y
اگر روی پلاک موتور عبارت 230/400V Δ/Y درج شده باشد، معمولاً ولتاژ نامی سیم‌پیچ‌ها 230 ولت است. در شبکه سه‌فاز 400 ولت، اتصال ستاره باعث می‌شود ولتاژ هر سیم‌پیچ حدود 230 ولت باشد. اتصال مثلث مستقیم به شبکه 400 ولت، ولتاژ بیش از حد به سیم‌پیچ‌ها اعمال می‌کند و می‌تواند باعث آسیب جدی شود.
مثال دوم: موتور 400/690V Δ/Y
در این موتور، ولتاژ نامی هر سیم‌پیچ معمولاً 400 ولت است. در شبکه 400 ولت، اتصال مثلث برای کار دائم متعارف است؛ در حالی که اتصال ستاره ولتاژ هر سیم‌پیچ را به حدود 230 ولت کاهش می‌دهد.
هشدار درباره پلاک موتور
اعداد ولتاژ و نمادهای Δ/Y را با ترتیب درج‌شده روی پلاک بخوانید. مثال‌های بالا برای موتورهای متعارف با همین مشخصات هستند. در موتورهای چندسرعته، چندسیم‌پیچه، موتورهای خاص یا موتورهای تعمیرشده، نباید صرفاً بر اساس این مثال‌ها سربندی انجام داد.
سربندی الکتروموتور سه فاز با اینورتر
در سیستم‌های دارای اینورتر، اتصال موتور باید بر اساس ولتاژ خروجی درایو و ولتاژ نامی سیم‌پیچ‌ها در اتصال انتخابی انجام شود. سه‌فاز بودن موتور به‌تنهایی برای تعیین سربندی کافی نیست.
برای مثال، اگر اینورتر خروجی سه‌فاز 230 ولت داشته باشد، موتور 230/400V Δ/Y معمولاً در اتصال مثلث قابل استفاده است؛ اما اگر خروجی اینورتر سه‌فاز 400 ولت باشد، همین موتور معمولاً باید ستاره بسته شود. این مثال مشروط به تطابق فرکانس، جریان، مشخصات موتور و دستورالعمل سازنده است.
در زمان اتصال موتور به اینورتر، موارد زیر اهمیت دارند:
- تطبیق ولتاژ خروجی اینورتر با ولتاژ نامی سیم‌پیچ‌ها
- تنظیم جریان و اطلاعات پلاک موتور در پارامترهای درایو
- بررسی محدوده فرکانس و شرایط خنک‌کاری موتور
- رعایت الزامات کابل‌کشی، ارت و سازگاری الکترومغناطیسی
- پرهیز از تغییر سربندی یا قطع و وصل خروجی موتور در زمان فعال بودن اینورتر
- رعایت دستورالعمل سازنده درباره کنتاکتور خروجی و مدارهای حفاظتی
اگر موتور با اینورتر راه‌اندازی می‌شود، ابتدا پلاک موتور و مشخصات خروجی درایو را بررسی کنید. انتخاب اشتباه اتصال ستاره یا مثلث می‌تواند به عملکرد نامناسب موتور یا آسیب به سیم‌پیچ منجر شود.
تفاوت سربندی ستاره ـ مثلث با راه‌اندازی ستاره ـ مثلث
سربندی ستاره یا مثلث، آرایش الکتریکی سیم‌پیچ‌های موتور است؛ اما راه‌اندازی ستاره ـ مثلث یک روش راه‌اندازی است که با کنتاکتورها و مدار فرمان، اتصال موتور را هنگام شروع به ستاره و پس از رسیدن به شرایط مناسب به مثلث تغییر می‌دهد.
در راه‌اندازی ستاره ـ مثلث، موتور باید دارای شش سر قابل دسترس و برای کار دائم با اتصال مثلث در ولتاژ شبکه طراحی شده باشد. این روش برای تمام موتورهای سه‌فاز مناسب نیست و باید با توجه به جریان راه‌اندازی، گشتاور بار و زمان شتاب‌گیری انتخاب شود.
اشتباهات رایج در سربندی الکتروموتور سه فاز
- انتخاب اتصال بدون بررسی پلاک: ممکن است ولتاژ نامناسب به سیم‌پیچ اعمال شود.
- اشتباه گرفتن سر و ته سیم‌پیچ‌ها: می‌تواند موجب میدان مغناطیسی نامناسب، جریان غیرعادی یا عملکرد نادرست شود.
- استفاده از نقشه ترمینال موتور دیگر: آرایش فیزیکی ترمینال‌ها در همه موتورها یکسان نیست.
- اتصال اشتباه پل‌ها: می‌تواند باعث اتصال نامناسب سیم‌پیچ‌ها یا عملکرد غیرعادی شود.
- بی‌توجهی به ارت حفاظتی: خطر برق‌گرفتگی در صورت بروز خطای عایقی را افزایش می‌دهد.
- راه‌اندازی بدون کنترل جریان: ممکن است اضافه‌بار، عدم تقارن فاز یا ایراد در سیم‌پیچ را پنهان نگه دارد.
- تغییر سربندی در حضور برق: خطر برق‌گرفتگی، قوس الکتریکی و آسیب تجهیزات را به همراه دارد.
نکات ایمنی پیش از سربندی موتور
کار روی ترمینال‌های موتور سه‌فاز باید توسط فرد دارای صلاحیت انجام شود. قبل از باز کردن جعبه ترمینال، منبع تغذیه را قطع کنید، از وصل ناخواسته آن جلوگیری کنید و با ابزار اندازه‌گیری مناسب، بی‌برق بودن مدار را تأیید کنید. در سیستم‌های دارای اینورتر، رعایت زمان تخلیه باس DC و دستورالعمل سازنده نیز ضروری است.
- از ابزار و تجهیزات حفاظت فردی مناسب استفاده کنید.
- از سالم بودن کابل‌ها، گلندها، ترمینال‌ها و پل‌های اتصال مطمئن شوید.
- اتصال ارت حفاظتی بدنه را بررسی کنید.
- از تنظیم صحیح حفاظت اضافه‌بار و اتصال کوتاه اطمینان حاصل کنید.
- پس از نصب درپوش، موتور را در شرایط کنترل‌شده آزمایش کنید.
سؤالات متداول درباره سربندی الکتروموتور سه فاز
۱. از کجا بفهمیم موتور سه‌فاز باید ستاره بسته شود یا مثلث؟
ولتاژ شبکه را با ولتاژهای درج‌شده روی پلاک موتور و نمادهای Δ/Y مقایسه کنید. اتصال باید به‌گونه‌ای باشد که ولتاژ هر سیم‌پیچ از مقدار نامی آن تجاوز نکند. نقشه سازنده مرجع نهایی است.
۲. آیا اتصال مثلث همیشه قدرت بیشتری از ستاره دارد؟
در ولتاژ خط یکسان و برای موتور و شرایط قابل مقایسه، اتصال مثلث ولتاژ بیشتری به هر سیم‌پیچ می‌رساند و معمولاً امکان تولید گشتاور بیشتری دارد. اما فقط زمانی مجاز است که ولتاژ شبکه با ولتاژ نامی سیم‌پیچ در اتصال مثلث مطابقت داشته باشد.
۳. موتور 230/400 ولت را در شبکه 400 ولت چگونه سربندی کنیم؟
در موتور متعارف با پلاک 230/400V Δ/Y، اتصال ستاره معمولاً برای شبکه سه‌فاز 400 ولت مناسب است؛ زیرا ولتاژ هر سیم‌پیچ حدود 230 ولت خواهد بود. اتصال مثلث مستقیم به شبکه 400 ولت می‌تواند به سیم‌پیچ آسیب بزند.
۴. آیا سربندی موتور سه‌فاز با اینورتر متفاوت است؟
اصول ستاره و مثلث یکسان است، اما اتصال باید با ولتاژ خروجی اینورتر و مشخصات پلاک موتور تطبیق داده شود. تنظیم پارامترهای موتور و رعایت دستورالعمل سازنده درایو نیز ضروری است.
۵. چرا موتور سه‌فاز پس از سربندی درست راه نمی‌افتد؟
دلایل احتمالی شامل قطع یکی از فازها، اتصال نادرست پل‌ها، اشتباه در شناسایی سیم‌پیچ‌ها، خرابی سیم‌پیچ، گیر مکانیکی، تنظیم نامناسب حفاظت یا وجود مشکل در منبع تغذیه است. بررسی باید با قطع ایمن برق و توسط فرد متخصص انجام شود.
۶. برای راه‌اندازی ستاره ـ مثلث، هر موتور سه‌فازی مناسب است؟
خیر. موتور باید برای کار دائم با اتصال مثلث در ولتاژ شبکه طراحی شده باشد و شش سر سیم‌پیچ در دسترس داشته باشد. همچنین گشتاور راه‌اندازی ستاره باید برای شتاب‌گیری بار کافی باشد.
۷. آیا جابه‌جایی دو فاز جهت چرخش موتور را تغییر می‌دهد؟
در موتور سه‌فاز متعارف، جابه‌جایی دو فاز ورودی معمولاً جهت میدان دوار و جهت چرخش موتور را معکوس می‌کند. این کار باید پس از قطع برق و مطابق دستورالعمل سازنده انجام شود. در سیستم‌های دارای اینورتر، جهت چرخش ممکن است از طریق پارامتر یا فرمان کنترلی نیز تعیین شود.
جمع‌بندی
سربندی صحیح الکتروموتور سه فاز به شناخت ترمینال‌ها، خواندن پلاک و انتخاب اتصال متناسب با ولتاژ شبکه وابسته است. در اتصال ستاره، ولتاژ هر سیم‌پیچ برابر ولتاژ خط تقسیم بر ریشه دوم سه است؛ در اتصال مثلث، هر سیم‌پیچ ولتاژ خط را دریافت می‌کند.
پیش از راه‌اندازی موتور، نقشه سازنده، حفاظت‌های الکتریکی، اتصال ارت و شرایط بار را بررسی کنید. اگر موتور به اینورتر متصل است، ولتاژ خروجی درایو و اطلاعات پلاک موتور نیز باید با سربندی انتخاب‌شده هماهنگ باشند.
